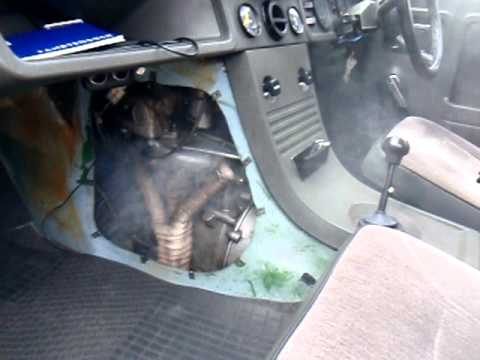

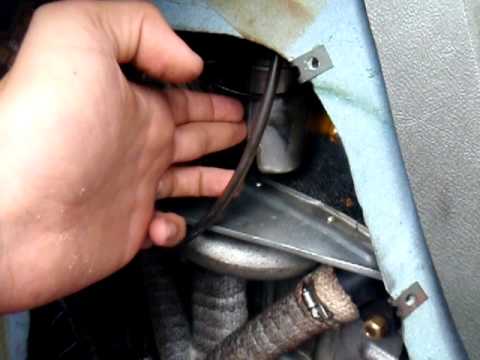

Hier geht es um meinen 1984er Reliant Rialto 2 GLS Estate. Mein erstes richtiges Auto.

Wanne, Öl

Da für die Überholung des Anlassers der Ölfilter raus musste, habe ich die Öllose Zeit genutzt und die rostige, versiffte Ölwanne demontiert: Rostige ÖlwanneDie Dichtfläche zeigt schon Spuren von Dichtmittel. Zum Glück hielten sich die Brösel am Ölsieb in Grenzen: Ölpumpe mit SiebIn der Ölwanne selbst fanden sich noch Reste der Exxon Valdez als gummiartige Klümbchen:BodensatzIch hoffe mal, dass die Ölkanäle im Motor durch das stete Frischöl der letzten Jahre mittlerweile frei gespült sind und sich nur noch Reste in der Ölwanne fanden.
Hat jemand von euch schon Erfahrungen mit Motorreinigen gesammelt, die solche Verstopfungen lösen sollen?

Nach einer gründlichen Reinigung habe ich die Ölwanne mittels Schleiffliessscheibe und (an engen Stellen) Dremel blank gemacht:Bereit für FertanDas hat gut funktioniert indem ich sie umgedreht auf einer großen OSB-Platte fest gespaxt habe.
Im Anschluss gab es eine gründliche Behandlung mit Fertan. Bisher hatte ich Fertan noch nie benutzt. Die gut kontrollierbare Ölwanne halte ich da für ein geeignetes Testobjekt.
Abgewaschen präsentierte sich die Ölwanne so:Fertan behandeltZum Abschluss gab es drei Lagen Brantho Korrux 3-in-1:Fertig lackiertDamit hatte ich damals schon den Tank vom Rialto behandelt und das hat gut funktioniert. Allerdings gibt die Farbe mit dem Pinsel keine schöne Oberfläche. Ich habe stattdessen eine kleine Schaumstoffrolle verwendet. Das ergibt eine feine „Orangenhaut“, die ich an technischen Teilen ganz hübsch finde.

Anlasser III

Den Zusammenbau des Lucas M35J Anlassers habe ich damit begonnen, dass ich die Gehäusekante auf einem ebenen Stück Schleifpapier abgezogen habe. Auch der hintere Deckel mit dem Kohlenhalter wurde gründlich gereinigt:

Rückwand einkleben

Danach habe ich dünn Dirko S Dichtmittel auf den Rand aufgetragen, die Kohlen eingefädelt und die Rückplatte wieder verschraubt.
Während das Dichtmittel trocknete, habe ich das Ritzel auf der Welle montiert:

Ritzel montieren

Hat man sich die Reihenfolge gemerkt, ist das erstmal reine Puzzle-Arbeit.
Knifflig wird erst die Montage des Sicherungsrings. Hierzu muss man die ganze Chose komprimieren, so dass man an die Nut kommt. Die modifizierte Nuss von der Demontage bot zu wenig Platz zum fummeln, so dass ich einen U-förmig gebogenen Winkel stattdessen verwendet habe:

Sicherungsring rüber schieben

Mit dem und zwei schlanken Elektriker-Schraubenziehern ließ der Sicherungsring sich nach X Versuchen in die Nut zwängen.
Um den Ring gleichmäßig zu setzen hat sich ein kleiner Ringschlüssel und ein leichter Hammerschlag bewährt:

Sicherungsring in Nut

So sitzt der Ring wieder schön fest und wird von der Scheibe sicher umschlossen:

Sicherungsring in Nut final

Baut man den komplettierten Rotor wieder in das Gehäuse ein, muss man darauf achten, dass die kleine Nase des Deckels genau in die Aussparung des Gehäuses greift:

Nase im Gehäuse

So sah er dann fertig aus:

Umbau fertig

Abschließend noch ein Vergleichsbild neues Ritzel gegen altes Ritzel:

Ritzel alt vs. neu

Was auffällt, sind die deutlich längeren Zähne. Nicht nur durch die fehlende Abnutzung, sondern schon im Urzustand sind sie deutlich länger als im Original.
Ich hoffe, das sie so besser in den Zahnkranz der Schwungscheibe greifen.
Der Einbau im Rialto verlief problemlos.
Ebenso ein trockener Test (Wir erinnern uns: Kein Öl) mit abgeklemmter Zündung.
Der überholte Anlasser spurt sauber ein und dreht den Motor. Ich werde berichten, wie er sich dauerhaft bewehrt.

Die Ersatzteile für die Überholung habe ich von folgendem Shop bezogen:
www.jcrsupplies.co.uk/
Die Jungs dort sind wirklich sehr nett und helfen per Mail gerne weiter. Eine echte Empfehlung!

Anlasser II

Nachdem wir im letzten Teil den Lucas M35J Anlasser vom Ritzel samt Feder befreit haben, geht es nun mit der Demontage weiter. Schraubt man die beiden großen Schlitzschrauben aus dem Deckel, lässt sich dieser abnehmen und der Rotor samt Welle aus dem Gehäuse ziehen:

Rotor entnommen

Hat man den Anlasser soweit zerlegt, kann man auch gleich die Lager tauschen. Das Vordere lässt sich einfach mittels einer 15er-Nuss austreiben:

vorderes Lager austreiben

Neue Lager sollten eigentlich jedem guten Überholungsset beiliegen. Das vordere Lager lässt sich auch gut mit der Gefrierfach-Heißluftpistole-Methode austauschen. Am hinteren Lager bin ich jedoch gescheitert. Dieses sitzt in einem vernieteten Blechkäfig innerhalb der Bakelit-Führung der Schleifkohlen (siehe Bilder weiter unten). Ich hatte keine passenden Nieten und deutliche Bedenken mehr kaputt zu machen, als ich repariert bekomme. Daher habe ich das Lager nur einer Sichtkontrolle unterzogen und das Spiel der Welle geprüft. Beides unauffällig. Daher durfte das alte Lager bleiben und das Ersatzteil wandert in den Fundus.
Wenden wir uns nun dem hinteren Ende des Anlassers zu. Ein schnelles Foto von der Kontaktschraube erleuchtet die spätere Anordnung der unterschiedlichen Unterlegscheiben:

Anordnung Kontaktschraube

Die winzigen Maschinenschrauben des Deckels werden von einer 5,5mm Nuss optimal gegriffen:

5.5er Nuss für die Rückwand

Es kann sein, dass der Deckel nach entfernen der Schrauben sich nicht löst. Dies liegt an einer verklebten Papierdichtung, welche an diesem Ende verwendet wurde:

hinterer Lagerschild mit Bürstenhalter 2

Die Dichtung lässt sich nicht zerstörungsfrei lösen und es gibt sie auch nicht als Ersatzteil. Also entweder selber schnippeln oder Hylomar/Dirko verwenden. Ich nutze nach Wuschels Hinweis immer letzteres.

Eigentliches Ziel an der Rückseite, sind jedoch die Kohlen:

hinterer Lagerschild mit Bürstenhalter

Auch diese wollte ich bei der Überholung austauschen. Leider sind jedoch zwei der Kohlen (Masse) am Anlasser punktverschweißt:

angepunktete Bürsten

Selbst mein 175 Watt-Lötkolben konnte die Verbindung nicht lösen:

Lötpistole

Dementsprechend ist auch die Lösung im Netz: Alte Kohlen möglichst nah an der Schweißstelle abkneifen, mit einem Fräser die Reste von Schweißpunkt entfernen und dann die neuen Kohlen dort anlöten. Erfolgsquote? 70:30.
Auch das war mir zu haarig. Die Kohlen haben noch mehr als 2/3 ihrer Stärke und die zukünftige Laufleistung des Rialtos ist eher überschaubar. Ich muss mir ja auch noch etwas Arbeit für in 15 Jahren lassen.

Damit konnte ich (im nächsten Teil) wieder an den Zusammenbau des Anlassers gehen.

Anlasser I

Der Rialto steht seit einiger Zeit still. Ich habe mir für diesen Winter zwei Projekte an ihm vorgenommen. Zuerst den malässigen Anlasser und im Anschluss seine ölsardinige Ölwanne. Starten wir mit Punkt 1:
Anlasser eingebaut
Der Anlasser machte schon seit Jahren gelegentlich Ärger mit einem sporadisch ausspurenden Ritzel. Insbesondere im Sommer bei warmem Motor brauchte man 3-4 Startversuche, bis die Fuhre lief.
Da man für die Demontage des Anlassers den Ölfilter ausbauen muss, habe ich die Reparaturen kombiniert.

Der Anlasser ist bei meinem 1984er Exemplar ein verhältnismäßig seltener Lucas M35J:Beschriftung Anlasser Detail
Spätere Fahrzeuge hatten den wesentlich weiter verbreiten M35G. Auch wenn die Anlasser äußerlich verschieden sind, so passen doch viele der Innereien untereinander, so dass man mit etwas Suche auch Ersatzteile bekommt.
Nach dem Ausbau des Anlassers war der Grund für die Startprobleme schnell ausgemacht:abgenagte Zähne am Ritzel
Wie man auf dem Bild sieht, sind die Zähne des Ritzels deutlich abgenutzt. Glücklicherweise ist der Zahnkranz auf der Schwungscheibe aus wesentlich härterem Metall als da Ritzel, so dass ich dort keine Auflösungserscheinungen ausmachen könnte.
Also Ritzel demontieren:Demontage Schritt 1
Auch hier gibt es wieder Unterschiede. Frühe Lucas M35J Anlasser haben auf dem Wellenstumpf des Ritzels eine Kronenmutter mit Splint. Super einfach.
Spätere Versionen, wie die Meinige haben leider eine Sicherungsscheibe mit Nut und Sicherungsring. Super mistig.
Insbesondere wenn durch 30 Jahre Regen alles fest miteinander verrostet ist.
Für die Demontage gibt es ein Lucas- Spezialwerkzeug. Allerdings ist das wohl mit den Druiden untergegangen. Im Netz finden sich verschiedenste Eigenbauten, von denen man sich die am wenigsten gefährliche nachbauen kann. Gefährlich deshalb, weil man im späteren Verlauf mit seinen kleinen Fingerchen in direkter Nachbarschaft zu einer bestialisch gespannten Feder den widerspenstigen Sicherungsring aus der Nut popeln muss.
Doch erstmal zurück zu meiner verrosteten Einheit aus Welle, Sicherungsscheibe, Sicherungsring und Feder.
Diese zu trennen war meine erste Aufgabe.
Wie oben im Bild zu erkennen habe ich dazu die Sicherungsscheibe mittels Nuss und Schraubzwinge unter Druck gesetzt. So habe ich sie für 2 Tage sitzen lassen und immer wieder mit Rostlöser eingesprüht.
Passenderweise war ich anwesend, als sich die ganze Chose mit einem „Klonk“ von der rostigen Welle löste.
Nach ewigem n und her wackeln bewegte sich auch die Sicherungsscheibe unabhängig von der Feder, so dass ich erstmal einen Blick auf den Ring in seiner Nut werfen konnte:Sicherungsring sichtbar
Wie man sieht habe ich die „Dieselfilter-Nuss“ des V50 zweckentfremdet, um die Feder zu komprimieren und gleichzeitig noch an den Sicherungsring zu kommen.
Wie gesagt: Fingerchen, Feder…
Beim Zusammenbau habe ich statt der Nuss einen zu einem „U“ gebogenen Winkel verwendet. Das ist auch ein gangbarer Weg. Nun fummelt man chirurgengleich (gerne mit ähnlichem Besteck) den Ring aus der Nut und kann danach alles bis zum Ritzel (inkl. der inneren Spirale) entnehmen:Feder abgenommenWie man sieht hat die Welle noch weitere Nuten in Längsrichtung. Blickt man in das Ritzel, sieht man kleine Blechfähnchen, die sich hinter den Nuten verkeilen:innere Zähne des RitzelsDiese muss man mit einem langen schmalen Schraubenzieher so verschieben, dass sie in den Nuten stehen. Erst dann kann man das Ritzel auch abziehen. Wieder hilft Rostlöser und beständiges wackeln.
Um die Einbaureihenfolge zu behalten, sollte man die Bauteile aufreihen:Anordnung Bauteile Ritzel
Hier nochmal ein Blick in das Ritzel:
innere Zähne des Ritzels 2
Die kleinen Blechfähnchen sind gut zu erkennen.
Abschließend sollte man noch die Welle mit feinem Schleifpapier abziehen:
Welle
Im nächsten Teil kümmern wir uns um die Kohlen des Anlassers.

MOT History online

Tobias wies mich neulich darauf hin, dass die englische Regierung dafür gesorgt hat, dass man neuerdings alte MOT-Berichte (das englische HU-Äquivalent) online einsehen kann.
Alles was man dafür braucht, ist das Kennzeichen des Fahrzeugs und den Hersteller. Eigentumsnachweis? Datenschutz? Aaaaach, was die Continentals immer haben…. Ist doch für jeden interessant, wie der Wagen des Nachbarn abgeschnitten hat.
Hier der Link:
https://www.check-mot.service.gov.uk/

Sicherlich hilfreich, wenn man mal ein Auto aus England importieren möchte.


Ich habe das natürlich für meinen Fuhrpark direkt mal gemacht:
Reliant Rialto:

Registration number: A435JPV
  • Vehicle makeRELIANT
  • Vehicle modelRIALTO
  • Date first used2 May 1984
  • Fuel typePetrol
  • ColourBlue

MOT history of this vehicle

  • Test date7 May 2008
  • Expiry date6 May 2009
  • Test ResultPass
  • Odometer reading18,476 miles
  • MOT test number7400 3822 8190
  • Test date24 April 2007
  • Expiry date2 May 2008
  • Test ResultPass
  • Odometer reading18,436 miles
  • MOT test number4006 1471 7145
  • Test date3 May 2006
  • Expiry date2 May 2007
  • Test ResultPass
  • Odometer reading18,140 miles
  • MOT test number3536 8372 6193
  • Advisory notice item(s)
    front to rear steel brake pipe becoming corroded at rear † †front exhaust section becoming corroded

Das ist ja erfreulich überschaubar. Erwartungsgemäß, bei der Laufleistung und bei Erstbesitz. Man beachte auch die Laufleistung zwischen den Untersuchungen!


Der Bond Bug hingegen, sieht da schon weniger entspannt aus:

Bond Bug:

Registration number: NHA860M
  • Vehicle makeBOND
  • Vehicle modelBUG 700 ES
  • Date first used1 July 1971
  • Fuel typePetrol
  • ColourOrange

MOT history of this vehicle

  • Test date1 October 2008
  • Expiry date30 September 2009
  • Test ResultPass
  • Odometer reading799 miles
  • MOT test number6824 7577 8288
  • Test date23 September 2008
  • Test ResultFail
  • Odometer reading781 miles
  • MOT test number3720 9786 8275
  • Reason(s) for failure
    Horn not working (1.6.2a)
    Offside Rear Tyre has a bulge, caused by separation or partial failure of its structure (4.1.D.1b)
    Nearside Rear Shock absorber has a serious fluid leak (2.7.3)
    Offside Rear Shock absorber has a serious fluid leak (2.7.3)
  • Test date27 February 2007
  • Expiry date27 February 2008
  • Test ResultPass
  • Odometer reading137 miles
  • MOT test number2001 1885 7055
  • Advisory notice item(s)
    Front Stub axle has slight vertical movement between stub axle and axle beam (2.5.A.1a)
    Rear Exhaust has a minor leak of exhaust gases (7.1.2)
  • Test date10 February 2006
  • Expiry date27 February 2007
  • Test ResultPass
  • Odometer reading5 miles
  • MOT test number1513 9134 6072
  • Advisory notice item(s)
    Front Shock absorber has a slightly worn bush (2.7.4)
  • Test date10 February 2006
  • Test ResultFail
  • Odometer reading5 miles
  • MOT test number6936 2134 6013
  • Reason(s) for failure
    Nearside Rear Stop lamp not working (1.2.1b)
  • Advisory notice item(s)
    Front Shock absorber has a slightly worn bush (2.7.4)
